GRIFFAGE ET BINAGE

Avant-propos

« Dans notre atelier forge, les forgerons façonnent toute une gamme de « socs » de griffage et binage, ainsi que des « étançons » (supports de socs) de différents modèles (hauteur, déport), dont la qualité a fait leur réputation. Il est ainsi possible de réaliser de nombreux montages et répondre à de nombreuses situations.

Ces différents modèles permettent de tenir compte des écartements entre les rangs, de l’age et la taille des plants, des différentes structures du sol et des opérations culturales recherchées. »

3D parallélogramme position fixe par rapport au rang de plantation (avec bielle)

• POSITION FIXE
par rapport au rang de
plantation (avec bielle)

3D parallélogramme déplacement parallèle par rapport au rang de plantation (avec ressort de traction et chaîne)

• DÉPLACEMENT PARALLÈLE
par rapport au rang de plantation (avec ressort de traction et chaîne)

3D parallélogramme déplacement rotatif autour du plant (avec ressort de compression et bielle)

• DÉPLACEMENT
ROTATIF

autour du plant (avec ressort de compression et bielle)

Caractéristiques techniques

Pour l’utilisation de soc en position mobile, les étançons sont équipés de socs asymétriques fixés sur des structures souples appelées des parallélogrammes.

Suivant le montage du ressort associé (ressort de traction ou compression) le soc adapté peut avoir différents mouvements (voir section ci-dessus)

PARALLÉLOGRAMMES

3D parallélogramme à gogue

À GOGUE
• Fixation par gogue
45 x 45 mm
• Gogue 50 x 30 mm
• Boîte arrière
50 x 30 mm à 70°

3D parallélogramme vigne large

VIGNE LARGE
• Fixation par montant
50 x 30 mm
• Avec ou sans gogue avant
50 x 30 mm
• Boîte arrière 50 x 30 mm à 70°

3D parallélogramme à carré

PAR CARRÉ 45
• Fixation par carré de 45
• Longueur 265 mm ou 500 mm
• Gogue avant 50 x 30 mm
• Boîte arrière 50 x 30 mm à 90°

Caractéristiques techniques

Ils sont livrés d’origine avec une bielle d’écartement de 300 mm et sans ressort.

Étançons

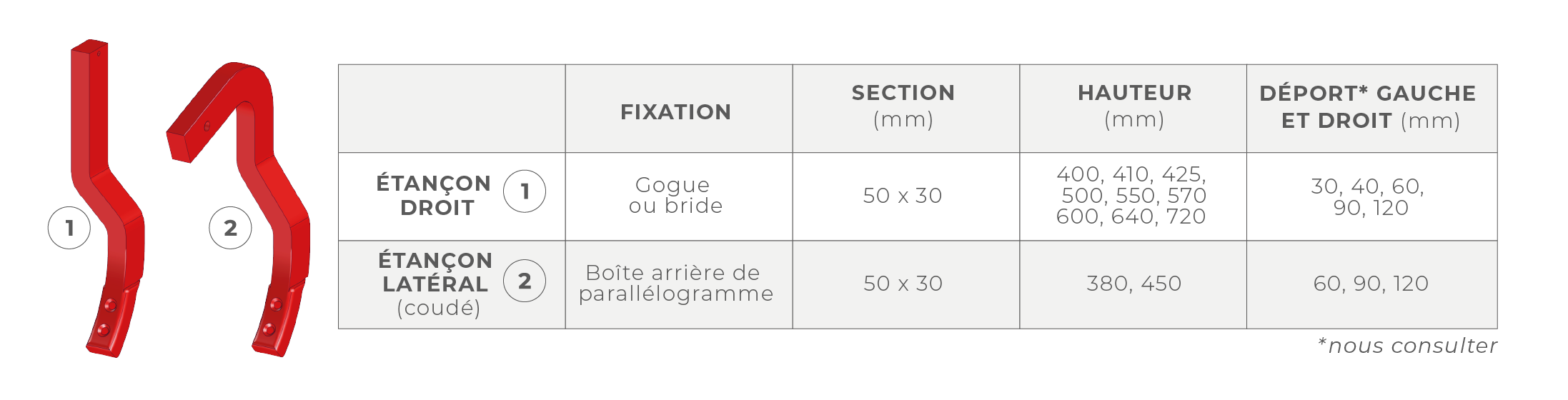

Descriptifs des étançons, droit, latéral coudé

SOCS

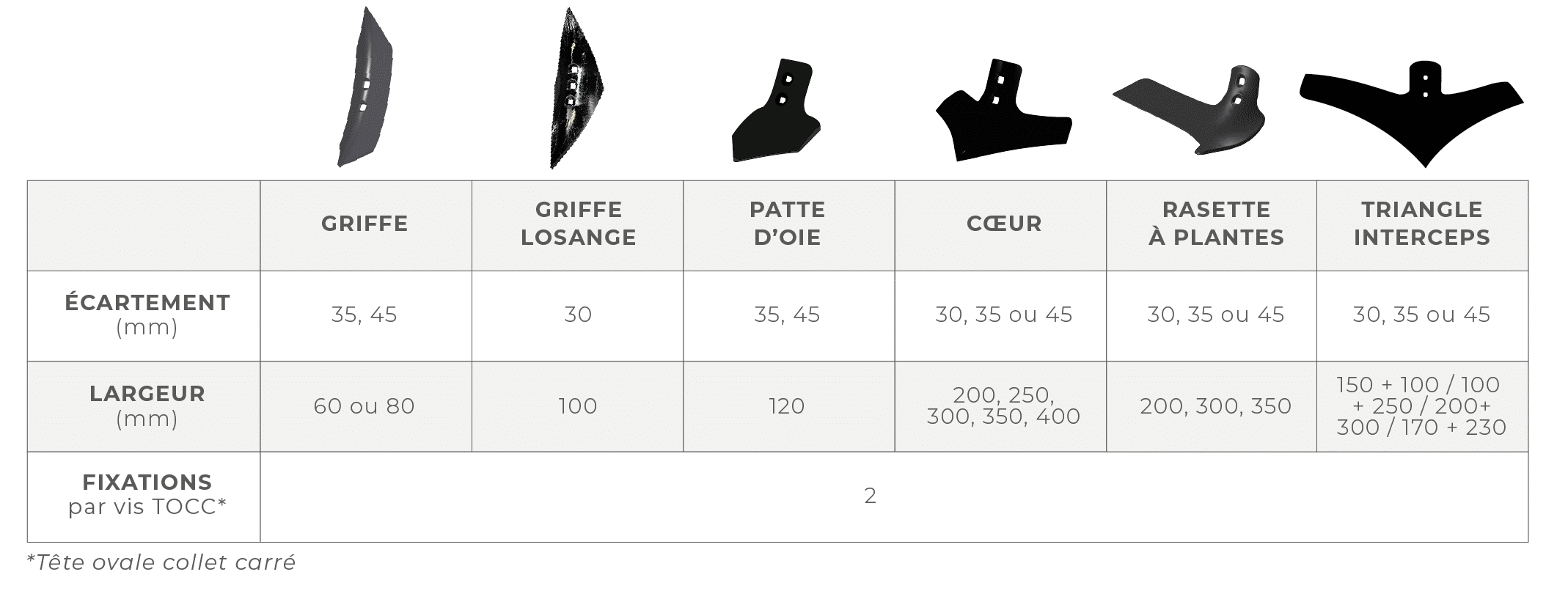

Descriptif des différents types de socs BOISSELET

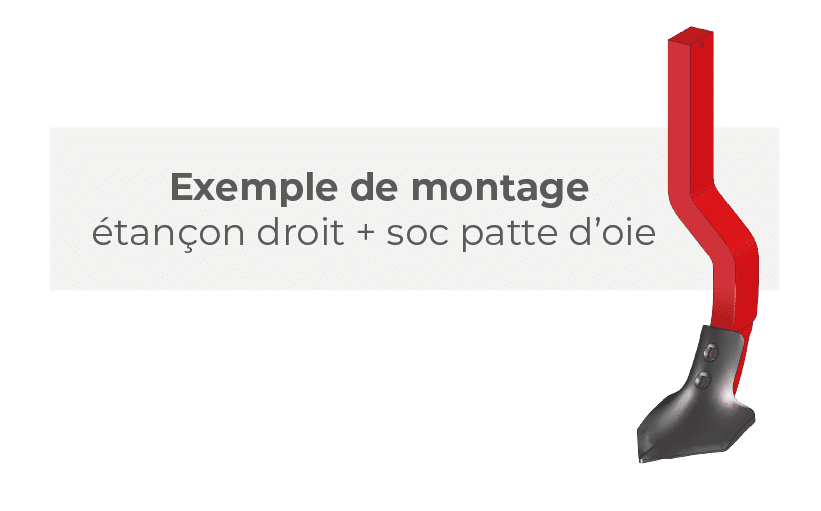

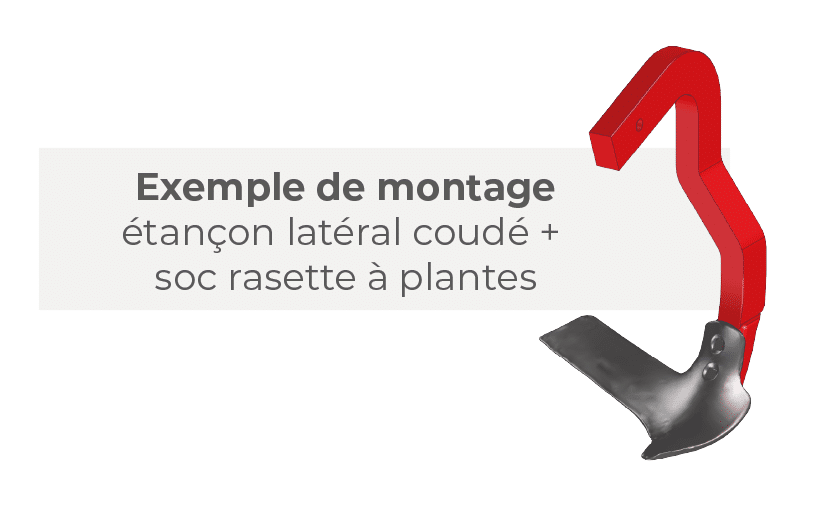

Exemple de montage étançons droit & latéral coudé

PHOTOS

Triangle interceps

Triangle interceps à la forge
